説明

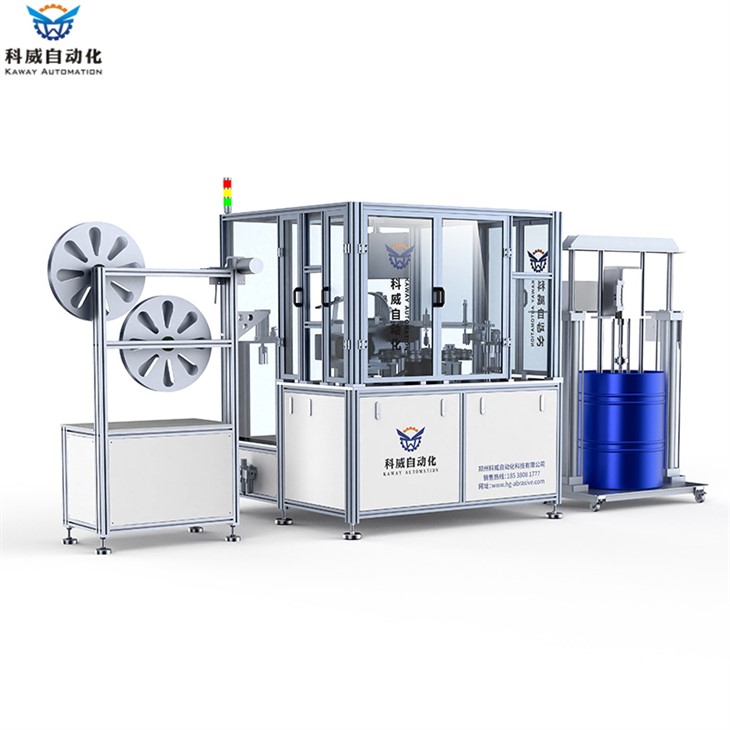

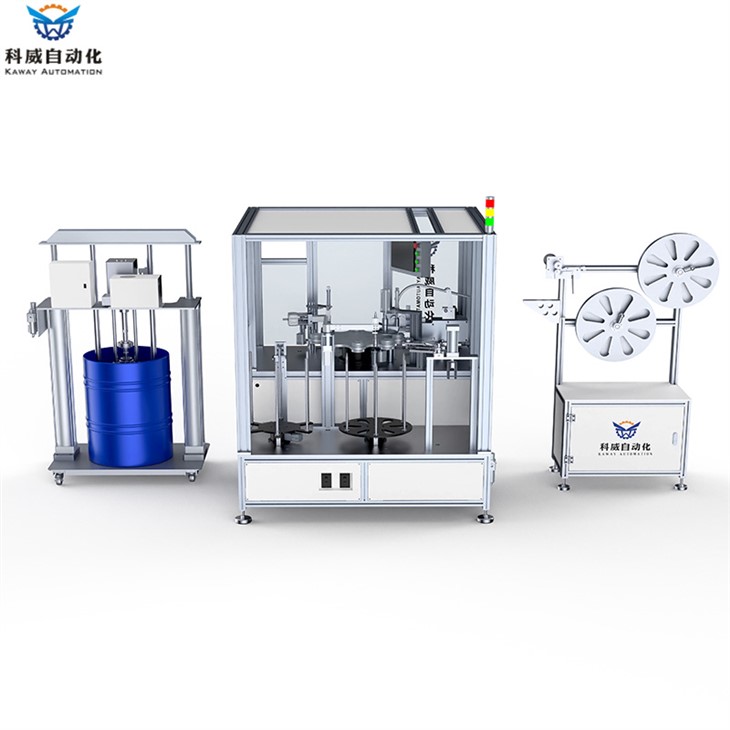

当社の全自動フラップディスクマシンは、メインエンジン (A)、エンジン (A)、エンジン (A) の 3 つの部分で構成されています。接着剤ポンプ (B);給餌ラック (C)。機械全体はヨーロッパ標準の 4080 工業用アルミニウムプロファイルで作られており、強い耐食性、低密度、軽量、優れた可塑性を備えています。
A: ルーバーディスクを製造している当社のカッターヘッド(a-1)、ターンテーブル(a-2)、ステーション(a-3)、マシンアーム等はすべて「6061アルミニウム合金」で作られています。この材料は高強度と強い耐食性を持っています。 CNC機械を使用してフライス仕上げ（a-4）を行うため、機械加工はより細かくなり、慎重な表面処理の後、機械製品は非常に美しく見えます。
また、全自動フラップディスクマシンにも多くの最適化を施しました。たとえば、カッターヘッドの昇降や移動には、デジタルモードとホイールモードを採用し、調整をより正確かつ便利にしました。 (a-5)
ターンテーブルには、シリンダー位置決めピン方式のパナソニック製サーボモーターを使用しています。その動作はより効率的で安定しています。
|
基本仕様 |
|||
|
フラップディスクサイズ |
バッキング：φ75mm-φ180mm フラップ幅：11mm～40mm |
接着剤の数量 |
4-30g (±0.5g) |
|
フラップディスクタイプ |
T27/T29 シングル/ダブルフラップ |
フラップ数量 |
フラップを任意の角度で設置可能 |
|
バッキング |
グラスファイバー、プラスチック |
生産能力 |
6400P/8H(φ100mm) |
|
力 |
パナソニックサーボモーター |
オペレーター |
1 |
|
電源 |
空圧式、電動式 |
電圧 |
380V |
|
接着剤ポンプ |
280KG |
設置電力 |
8KW |
|
接着剤システム |
エアタックシリンダー、SMCバランスコントロールバルブ |
フィーダーサイズ |
1000mm*400mm*1400mm |
|
接着剤システムのサイズ |
1100mm*560*1600mm |
主な機械サイズ |
2200mm*1600mm*1500mm |
|
光電センサー |
オートニクス |
シリンダー |
エアタック |
|
磁気スイッチ |
エアタック |
コントロールパネル |
ワインビュー |
|
エアスイッチ |
チント |
温度コントローラ |
オムロン |
|
減速機 |
リミング |
ベアリング |
FAG |
|
空気圧 |
0.6～0.8mpa |
PLC |
タイダ |
|
リニアガイドレール |
ヒウィン |
空気圧コンポーネント |
SMC |
利点
1. サーボ モーター ドライブの 2 つのマシン アームがあり、1 つはバッキングの自動配置用、もう 1 つは完成品の自動ピッキング用です。これらは独立して動作することができ、相互に影響を与えることはありません。
2. パナソニック モーターと AirTAC シリンダーの組み合わせは、7 年間の市場テストを経て、安定性と耐久性があり、故障率は 0.57% と低いです。ワークプレートはモーターとシリンダーの組み合わせを使用しており、高効率で安定性が良好です。
3. 全自動フラップディスク機械には安全格子が設置されており、機械を緊急停止して作業者の安全を確保します。
接着剤の量をコントロールするために
1. まず、空気圧の安定性を確保する必要があります。
2. 接着剤の速度を調整することで、速度が速いほど接着剤の量が減り、速度が遅いほど接着剤の量が多くなります。
3. シリンダーの推進距離を調整することによって。
4.最後は接着口を通して、2つまたは1つ、接着口の口径は、通常、我々はφ2mmを装備していますが、一部の顧客はφ2.5mmを使用します。
デザインの詳細:

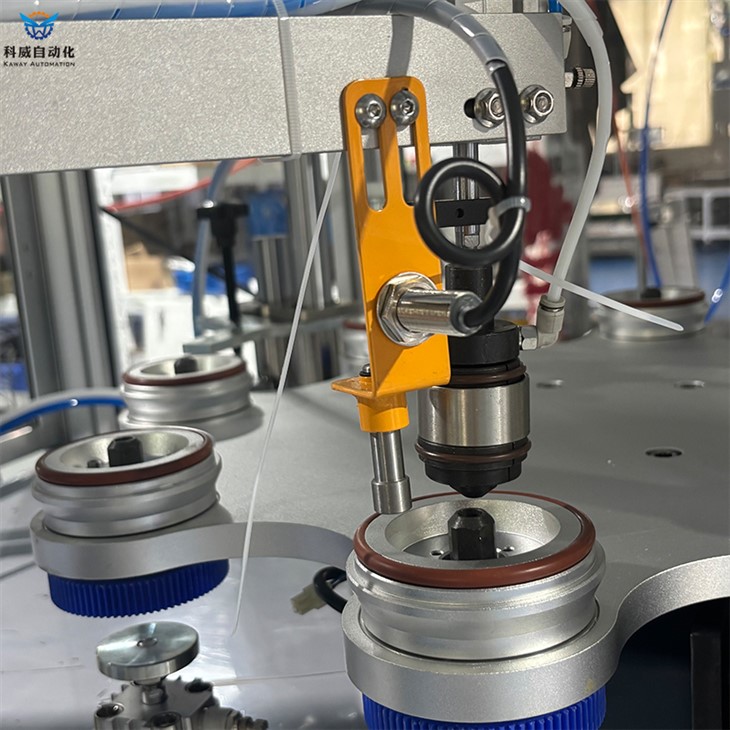

(a-1)
(a-2)
(a-2)
(a-5)
