説明

技術的なパラメーター

半自動韓国式フレキシブルフラップディスクマシン-

フレキシブルフラップディスクマシンは、フレキシブルフラップディスクおよび垂直研削ディスクの製造のために特別に開発された高度に自動化された装置です。この装置は、一連の先進技術により生産効率の向上と手作業の削減を目指しています。トレイ基板を機械に設置するのに手作業が必要ですが、その後は自動的に次の工程に進みます。

まず、定量化された底面接着剤を塗布し、ヤメ布の打ち抜きと配置を行います。次に、機械が成形してコア接着剤を自動的に塗布し、1 回の成形プロセスを実現します。-このプロセスは 1 人で作業するだけで、1 日あたり 8 時間で最大 4,500 個の生産が可能です。
この装置は高度な自動化が施されており、遠隔から監視および保守することもできます。また、均一なシート排出が可能で製品品質も安定しています。インペラと研削ディスクには頑丈で耐久性のあるブレードが付いており、長寿命を実現します。

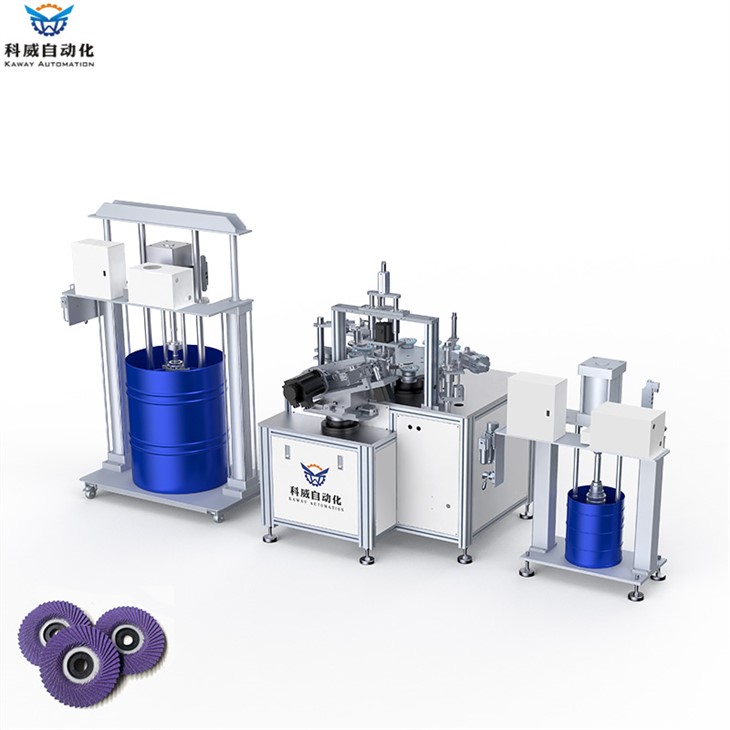

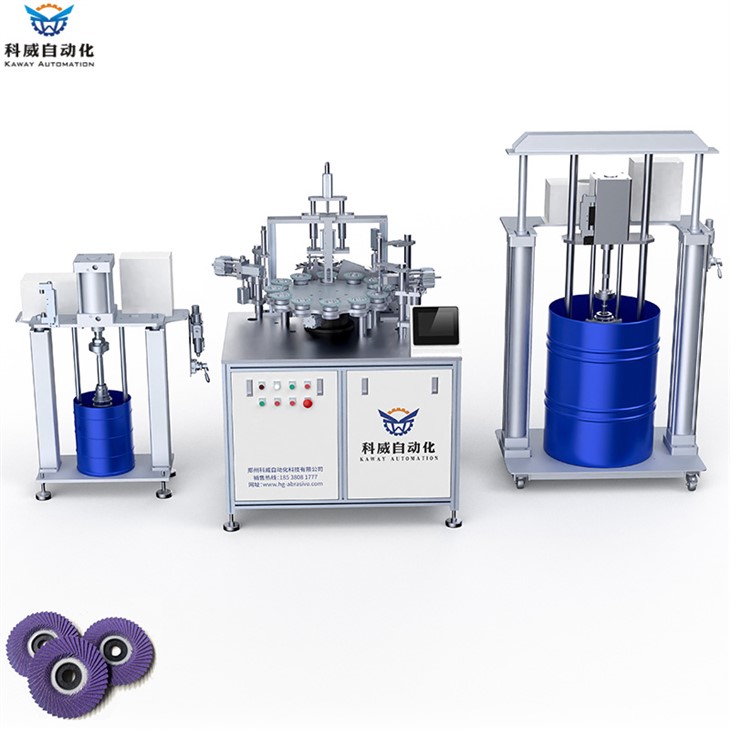

Semi-Automatic Korean Style Flexible Flap Disc Machine

主な利点

1. 韓国の標準花弁成形工芸

韓国の伝統的なフレキシブルフラップディスク構造を再現。完成したディスクは、不規則なワークピースの研磨に適した強い曲げ性を備えており、高い市場競争力を持っています。

2. 半-自動ワンタイム-形成ワークフロー

バッキングプレートは手動でロードのみ。自動定量接着、サンドストリップのカット＆ペースト、成形、二次内部接着が統合されています。一人フル稼働。

3. 高い安定した日次生産高

8 作業時間以内に最大 4,500 個のフレキシブルフラップディスクが完成します。安定した完成品品質、不良率は1.5%未満。

4.PLCインテリジェントコントロールパネル

タッチスクリーンパラメータ調整：接着剤の量、回転速度、成形時間。異なるサイズの金型パラメータを簡単に保存でき、サイズを素早く切り替えることができます。

5. 費用対効果の高い投資-

全自動フラップディスクマシンよりも 30%-50% 安い価格。小さな床面積、低消費電力、スタートアップ研磨プラント向けの迅速な ROI。

金型モデル

センサー

中国語と英語の表示

ダルタ PLC

基本仕様
サイズ	メインマシン	1100mm1150mm1600mm
	大きな接着剤ポンプ	1000mm650mm1600mm
	小型接着剤ポンプ	1000mm600mm1200mm
フラップ数量	45個、46個、50個、52個、60個
オペレーター	1
力	パナソニックサーボモーター
設置電力	サーボモーター: 4KW	暖房: 4KW
電圧	380V
電源	空気圧	電気
接着剤ポンプ	280KG
接着剤システム	エアタックシリンダー、SMCバランスコントロールバルブ
接着剤の量	4g(2回分)
生産能力	4400個/8H
空気消費量	200L/分

装置の性能と特徴

●最適化された機械構造設計を採用し、フラップの配置変更、ヘッド列と研磨布の変更により耐久性を最大限に高めました。

● フレキシブルフラップディスクマシンは高品質の素材で作られており、プロ仕様の CNC によって全体的な精密フライス加工、精密研削、ワンタイム成形が行われ、安定性と耐久性に優れています。-

● 駆動部には世界的に有名なブランドのリニアガイドレール、高速サーボモータ、減速機を採用しており、微小な変位や送りにも正確に対応できます。-

● 防塵システムは合理的に設計されており、リニアガイドは機体内部に配置されているため、トランスミッション部品を効果的に保護し、機械のスムーズな動作を確保し、耐用年数を延ばします。

●接着システムは、接着のための温度を提供するためのサイクル一定温度制御システムを採用しており、便利で効率的です。

●調整やメンテナンスに便利なモジュール式組み立てです。
